2.5.1 Le visuel
Le pop-up main permette de modifier la valeur d’un compteur dans l’automate :
- Remise à 0 avec le BP RAZ Compteur automate, message d’alerte pour confirmer.
- Recalage d’une valeur par la saisie d’une valeur lue sur le compteur matériel. Affichage du BP demande de recalage après saisie d’une valeur, comparaison possible pour le technicien avec l’affichage de la valeur réelle.
Un bouton aide, ouvrant un pop-up d’explication sur le menu.

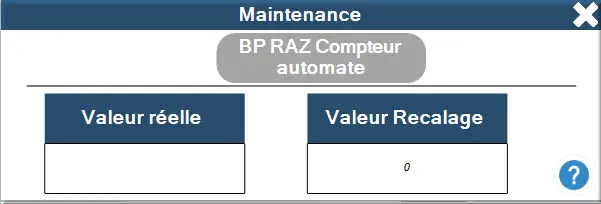

Figure 24 : Pop-up maintenance compteur
2.5.2 Paramètres
| Paramètre | Type | Type valeur fixe | Valeur par défaut |
|---|---|---|---|
| Sens: Entrée | |||
| STR_Mnemo_Compteur | Valeur Fixe | Arborescence Physique | RACINE |
| Mnémo_interne_chgt_cpt | Valeur Fixe |
|
Interne.changement_de_compteur |
| Val_Recal | Valeur Fixe |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
STR_Mnemo_Compteur : Pour la lecture et l’écriture des mnémonique avec l’automate, val_recal et bp_CHGT_CMPT.
Val _recal : pour la saisie de la valeur de recalage dans le champ valeur recalage, permet de débloquer le BP demande de recalage et d’écrire la valeur dans le mnémonique.
2.5.3 Description

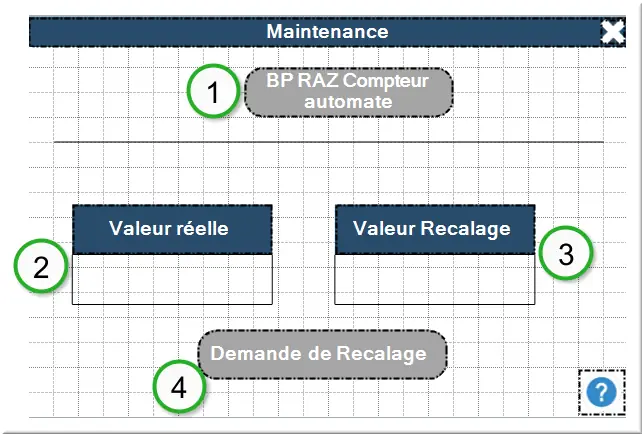

Figure 25 : demande de recalage
1 : Objet valeur, 2 actions :

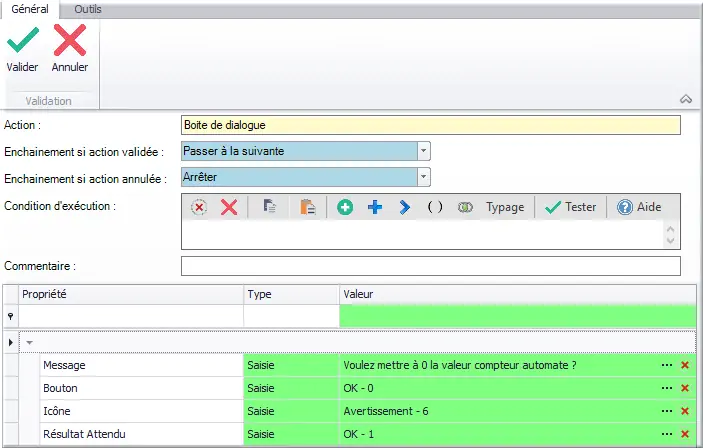

Action 1 : boîte de dialogue pour confirmer la demande de remise à 0 du compteur.
Figure 26 : Message de confirmation
Action 2 : écriture d’un mnémonique interne à 1 pour sécuriser la génération de l’événement. Remise à 0 par l’événement en données associées, écriture API.
Figure 27 : Mnémonique interne
Le mnémonique interne est commun à tous les compteurs, ajout d’un verrouillage sur le BP si une demande est déjà en cours.

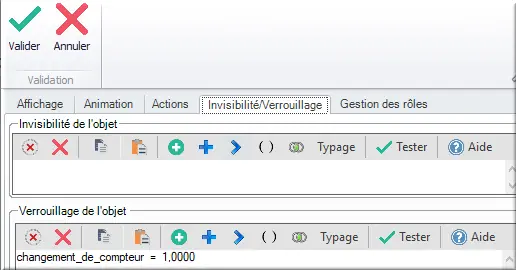

Figure 28 : verrouillage BP
1 : Écriture du mnémonique Bp_Chmt_Cmpt dans l’automate, passage par le paramètre structure.

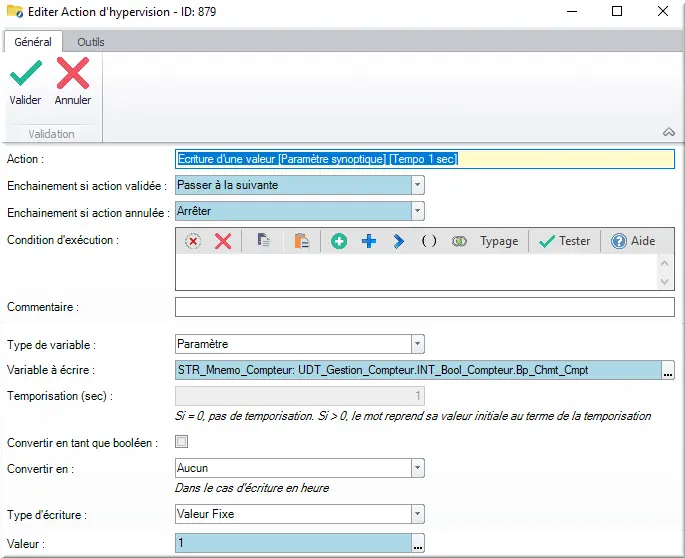

Figure 29 : BP changement compteur
2 : Objet valeur, affichage du mnémonique Compteur_Real, permet à l’utilisateur de comparer la valeur automate avec le compteur physique avant recalage.

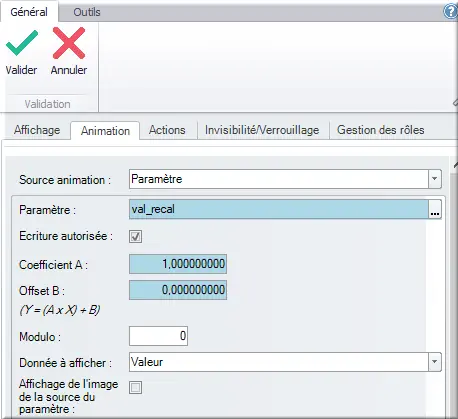

3 : Objet valeur, option écriture autorisée, source d’animation le paramètre interne val_recal.
Figure 30 : Paramètre val_recal
3 : Champs valeur avec 3 actions :
Action 1 : boîte de dialogue pour confirmer la demande.
Action 2 : écriture de la valeur de recalage à l’automate.

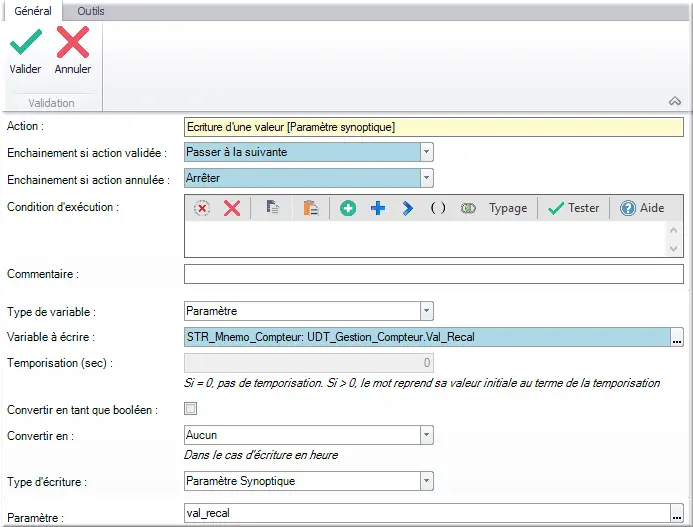

Figure 31 : Écriture valeur de recalage
Action 3 : écriture pour un retour du paramètre interne à 0.

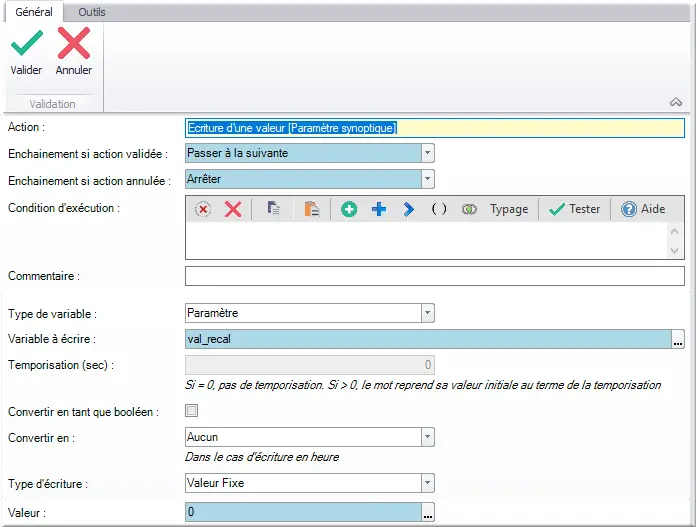

Figure 32 : Réinitialisation de la valeur de recalage
Et utilisation de l’onglet invisibilité pour masque le BP si valeur de recalage = 0.

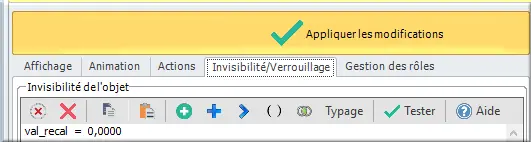

Figure 33 : Invisibilité du BP
Pop-up Niveau 3 : Aide au paramétrage
2.5.4 Visuel

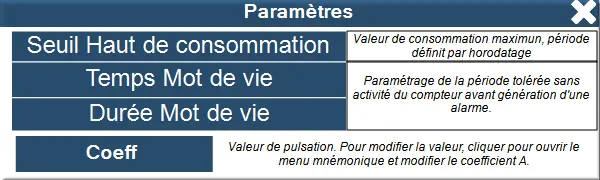

Figure 34 : Seuil haut de conso
